一、功能概述

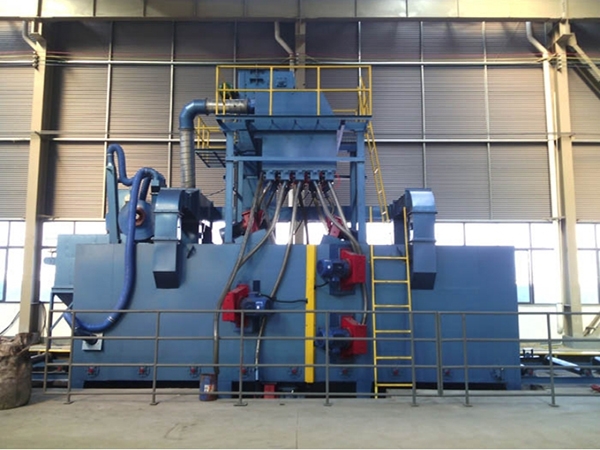

Q4810拋丸清理機專用于各種焊件、結構件、鑄鋼件.鍛壓件.柴油機缸體、缸蓋、輪轂等鑄、鍛件和鉚焊件的拋丸清理，清理后的工件保證無鐵銹、氧化皮、型砂等，使工件表面及可視部位出現金屬光澤，并暴露鑄件表面缺點，表面粗糙度達到GB6060.5規定的要求，符合國家GB8923-88 A-B Sa2 1/2級，該拋丸機具有下述優點：

¨拋丸清理室及拋丸器的布置方式均經過三維動態拋射后確定。

¨采用大拋丸量、高拋射速度的懸臂離心式拋丸器，能顯著地提高清理效率、獲得滿意的清理質量。

¨采用四工位懸鏈步進式工作方式，滿足生產要求。

¨配有多個吊鉤，并配有工件檢測裝置，達到吊鉤上“有工件拋，無工件不拋”的目的，滿足自動操作的要求。

¨設計結構緊湊，占地面積小。

¨仿威圖控制柜密封效果好，主要電氣件采用施耐德產品。

二、技術規格

序號 項目 指標

1. 處理工件 回轉直徑： ≤1000 mm

高度：     ≤1500 mm

單鉤吊重： 1000 kg

2. 生產率 每組（4鉤）：4-6分

3. 清理要求 工件表面及可視部位呈金屬原色并暴露鑄件表面缺點，達到GB8923規定的清潔度Sa2 1/2級，GB6060.5規定的表面粗糙度

4. 懸鏈長度 46米

5. 吊鉤數量 24組套(原設備為5組20套吊鉤)

6. 單鉤吊重 1000 kg

7. 懸鏈輸送機 鏈速：約0.5-5m/min（可調）

7減速機：XLD3-5-1/877.

功率：3KW

8. 吊鉤自轉速度 自轉速度：～6.5r/min

功率：4×0.75KW

9. 拋丸器 型號：HXQ15GN型

數量：8

拋射速度≥85 m/min

拋丸量：8×320kg/min

功率：18.5～22kw（原設備為8×15kw拋投）

使用彈丸: 0.5～1.8mm

(鋼絲切丸或鑄鋼丸)

10. 彈丸加入量 8口屯

11. 斗式提升機 提升量：150t/h

減速機：XWD5.5-6-1/35

功率：2*7.5KW

12. 分離器 分離量：150t/h

分離區風速：4-5m/s

功率：2*4kW

13. 螺旋輸送器 輸送量：150t/h

減速機：XWD4-5-1/35

功率：4KW

14. 彈丸控制系統： 型號：QM氣動閘門

大流量：360 kg/min

15. 設備噪音 ≤85dB

16. 排塵濃度 ≤30mg/m3

17. 氣控系統及

壓縮空氣 空氣壓力：0.5-0.6MPa

空氣消耗量：1.2 m3/min

18. 三除塵系統 總風量：約38000m3/h

主風機功率：37KW

分離器風量：約2*3500m3/h

室體風量：約20000 m3/h

19. 清理范圍(掛起工件后) 1000mm×h1500mm

20. 排塵濃度 mg/m3 >30

21. 噪  聲 dB（A） ≤80

22. 壓縮空氣耗量 m3/min    GJ87-85標準

23. 壓縮空氣壓力 Mpa ～1.0

24. 總功率 kw 約218kg
