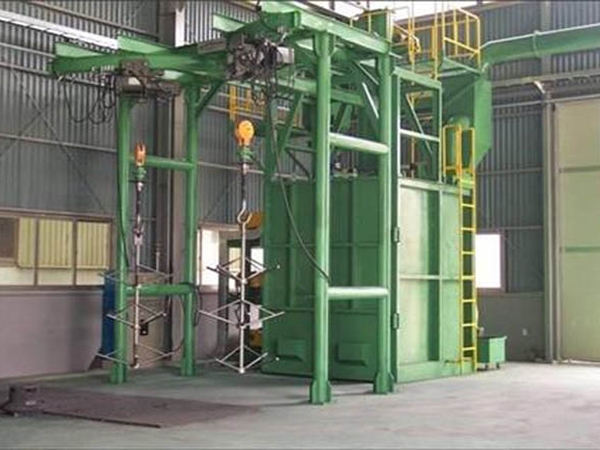

DXQ1212拋丸清理機

       根據用戶需求，獨特設計的綜合性能拋丸清理生產線，該拋丸清理機主要用于箱體、鋼板預處理、后處理。達到除銹強化的作用，以便于提高產品抗腐蝕能力、提高抗勞能力、延長工件使用壽命、提升效率，減輕清理工件的勞動強度，減輕環境污染，達到提高產品外觀質量，及產品表面的抗腐蝕能力。

本機有下述綜合性優點：

1、拋丸室及拋丸器的位置，方式布置均經過計算機三維動態拋射后確定。

2、采用美國潘邦公司技術生產的效率、大功率Q034zz直聯式拋丸器，不僅能顯著提升生產率，而且能實現雙拋射帶拋射，更能獲得滿意的清理效果。

3、分離裝置采用國際上先進的滿幕簾流幕式丸渣分離器，能顯著提高分離效果。

4、室體內部采用積木式鉻系列耐磨鑄鐵護板防護，延長了室體的使用壽命并能充分利用彈丸的形成二次清理。

5、拋丸室體內輥道采用鉻系列鉬特鐵防護套，經過加工后熱處理而成，延長了使用壽命，降低了維修率及維修成本。輥軸兩端采用迷宮式密封，杜絕彈丸對兩端軸承的磨損。

6、工件進出口采用特制的聚氨酯板或耐磨橡膠門簾的多層密封降低了彈丸的飛濺和外溢。尤其對清理室清理過程中的粉塵得到了控制。

二、主要技術指標

序號 項      目 指         標

1 處理工件規格 箱體、鋼板 寬度：≤1000 mm

高度：≤1000mm

2 輥道負荷 300kg/m

3 處理速度 輸送輥道速度0.2-4.5 m/min (變頻調速) 處理速度：0.2-1.5 m/min

4 表面質量等級 表面清潔度 GB8923-88 A-B  Sa2.5級

表面粗糙度 GB1031-83   Rz12.5-50

цm

5 環保 噪音 ≤85dB(A)

廢氣排放符合

GB4-73標準 車間外 ≤50 mg/m3

車間內 ≤120 mg/m3

工作區有害物質含量 符合TJ36-79標準

三、主要技術規格

序號 項        目 技術參數 備  注

1 輸入輥道 輥徑*輥距 ?102X600

輸送長度 3000 mm

減速機 變頻調速(1.5KW)

2 輸出輥道 輥徑*輥距 ?102X600

輸送長度 3000 mm

減速機 變頻調速(1.5KW)

3 拋丸清理機 斗式提升機 提升量 72T/h

減速機 XWD7.5-5-11

功率 7.5kw

縱向螺旋輸送 輸送量 72T/h

減速機 XWD4-4-17

功率 4 kw

橫向螺旋輸送 輸送量 72T/h

減速機 XWD3-4-17

功率 3kw

拋丸室 工件進口高度 1200 mm 積木式鉻系列耐磨鑄鐵板防護壽命

工件進口寬度 1200mm

除塵 除塵形式 沉降+濾筒 12濾筒

功率 11kw

4 電氣控制系統 常規控制

5 拋丸器 Q034zz直聯式 6x11kw

拋丸量 200kg/min

6 電纜 國標銅線50m2，長度自定

用戶自備

6 總功率 約94.5kw
